REDÜKTÖR
TAKTOMAT adım redüktörleri tablaları
Adım redüktörleri alanında Almanya’nın önde gelen firmalarından birisi olan TAKTOMAT, tasarım mühendisleri ile uzun süredir müşterilerine destek sunmaktadır.

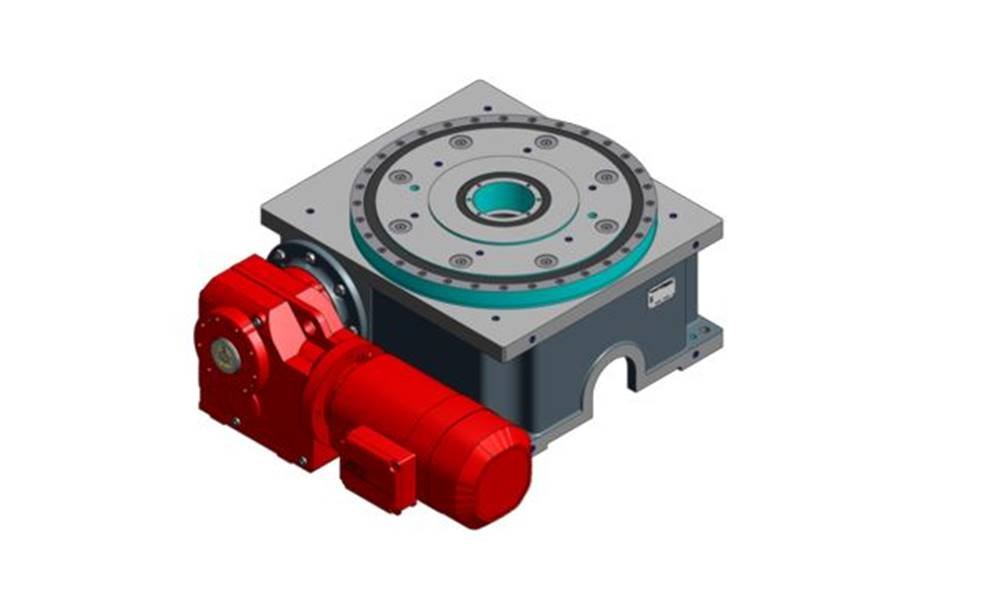

Döner adım tablası tasarımı ve çalışma modu
Döner tabla, sürekli olan girdi hareketini, aralıklı (adım) çıkış hareketine dönüştürür. Fasılalı (aralıklı) çıktı hareketi, indüksiyonla sertleştirilmiş, hassas işlenmiş kam vasıtası ile iletilir. Sistem ideal bir şekilde ayarlanmış boşluksuz, yumuşak geçişli bir hareket sağlar. Tasarım ve yapısı, çıkış flanşının (makinaya montaj yüzeyi) hassas bağlantısı ve boşluksuz konumlandırmasını sağlar.
Çıkış flanşı üzerinde başka kilitleme cihazı gerekmez. Ek kilitleme düzenekleri, uzun vadede adım tablasına zarar vereceği gibi yanlış konumlandırmaya neden olabilir. Motor hareketi, giriş mili vasıtasıyla ya sonsuz dişli dişliye, oradan çarka ve isteğe göre tasarlanmış kama iletilir. Kam muyluları
ile çıkış kademesi (tablası) döndürülür. Çıkış flanşı, radyal ve eksenel yükleri taşıtabilecek yapıda rulmanlar ve sızdırmazlığı sağlayacak keçe ve contalar ile teçhiz edilmiştir.
Tasarım mühendisleri ve özel makine üreticileri için avantajları
- Gövdenin bütün yüzeyleri montaj yapılabilmesi için işlenmiştir, bütün montaj pozisyonlarında kullanıma uygundur.
- Üst ve alt yüzeyde aynı bağlantı ölçüleri.
- Çıkış boş millerinin çapları yeterince büyük tutulmuştur.
- Çıkış flanşında vida ve boş delikler yeterli sayıda bulunmaktadır.
- Motor bağlantıları için esnek tasarım, senkron çalışma amaçlı farklı modüle bağlanabilmesi için 2. Mil çıkışı.
- Bireysel müşteri ihtiyaçları için esneklik
- Giriş tahrik motorunda farklı seçim imkânı
- Yüksek devir ve momenti için güçlendirilmiş çıkış flanşı yatağı
- Tahrik ünitesinde isteğe bağlı sürtünmeli tip kavrama
- Bekleme(duruş) ve adım açısının ihtiyaca göre göre uyarlanabilir olması
- Tüm boyutlarda farklı adım sayıları mevcuttur.
- Ekstra ücret ödemeden özel olarak belirlenmiş renk
Kullanıcılar için teknik avantajlar
- Yüksek güvenilirlik ve uzun servis ömrü
- Sağlam yapı
- İndüksiyonla sertleştirilmiş kamlar ile büyük yük faktörleri için daha küçük boyutlar
- Tamamen yağ banyosuna çalışan iğneli veya makaralı rulmanlar, aşınma yok
- Tamamıyla bakım gerektirmez
İsteğe bağlı üniversal kumanda TIC (Taktomat Index Controller) ile birlikte kullanıldığında daha uzun süre aşınma olmadan kullanım imkânı sağlar.
Taktomat ürünleri hakkında daha detaylı bilgi edinmek için Entasis Endüstriyel Güç Aktarma Sistemleri’yle irtibata geçebilir ve www.entasistr.com adresini ziyaret edebilir, sorularınızı info@entasistr.com adresine mail atabilirsiniz.
REDÜKTÖR
Ağır sanayi redüktörlerinde Tunsa Redüktör imzası
Üretim faaliyetlerini İzmir Kemalpaşa’daki modern tesislerinde sürdüren Tunsa Redüktör hem imalat hem de servis kalitesiyle farkını ortaya koyuyor.
Tunsa Redüktör, kurulduğu günden bugüne kadar hizmet ve kalite anlayışından ödün vermeden, ülkemizin ve dünyanın ihtiyacı olan redüktör satış ve servisini gerçekleştirerek başarı ile büyümeye devam etmektedir. Redüktör sektöründe her geçen gün büyümekte olan Tunsa, teknolojiyi takip etmeyi, kaliteli hizmet sunmayı ve müşteri memnuniyetini ilke edinmeyi hedeflemiştir. Uluslararası kabul görmüş standartlarda hizmet vermekte olan firma, müşteri odaklı olarak, dürüstlük ve güveni ön planda tutarak üretmeye ve hizmet sunmaya devam etmektedir.
Ağır hizmet sanayisinin ihtiyaçlarına uygun redüktörlerin üretiminde uzmanlaşmış olan Tunsa Redüktör, Ar-Ge faaliyetleri ile yenilikçi fikirlere önem vermeye devam etmektedir. Tunsa’nın başlıca hitap ettiği sektörler ise şu şekildedir:
- Ağır sanayi
- Beton santralleri
- Taş kırma ve agrega tesisleri
- Yıkama, eleme ve gıda sektörü
Redüktör tedarikinde terzi titizliğiyle çalışan Tunsa’da, satış öncesi Ar-Ge ekibi montaj yapılacak makine ya da tesiste incelemeler yapmakta ve projeyi iş ortaklarıyla birlikte şekillendirmektedir.
Redüktör seçiminde nelere dikkat edilmeli?
Redüktör seçimi yapılırken 3 önemli hususa dikkat etmek gerekmektedir:
- Mekanik kontrol
- Termal kontrol
- Redüktör mili üzerine gelebilecek radyal ve eksenel yük kontrolleri
Redüktörün üzerine gelebilecek yük kontrolleri, redüktör seçiminde dikkat edilecek en önemli hususlardandır. Bunun yanında mekanik ve temel kontrollere de dikkat etmek oldukça önemlidir. Ürünün çalışacağı ortamdaki faktörler de göz önünde bulundurulmalı ve montaj şekline bağlı kalarak kurulum yapılmalıdır. Redüktörlerin kullanılacağı tesislerde ortam ısısı, montaj yapılacak yerin özelliği, konumlandırılacağı açı, ortam uygunluğu (iç-dış ortam), çıkış momenti ile akuple edilecek motorun gücü (kW) ve redüktörün çıkış devri sistemin sağlıklı çalışması adına mutlaka göz önünde bulundurulmalıdır.
REDÜKTÖR
Ağır şartları PGR PH/PB Serisi redüktörler ile kolaylaştırın
Redüktör ve dişli imalatının güçlü markası Polat Group Redüktör (PGR), PH/PB Serisi redüktör ürün grubuyla ağır çalışma şartları için sağlam gövdeli alternatifler sunuyor.
Sessiz çalışma ve kolay bakım
Endüstriyel tip redüktörler özellikle ağır çalışma şartları altında hizmet sunan, sağlam gövdeli, 480000 Nm’ye kadar yüksek momentleri taşıyan, sessiz çalışma ve bakım kolaylıkları ile ön plana çıkan redüktörlerdir.
- Giriş ve çıkışı paralel eksenli veya eksen açısı 90 derece olan helisel – konik dişlili redüktörlerdir.
- Ayaktan ve flanştan bağlantı opsiyonları bulunmaktadır.
- Gövde rijit bir yapıya sahiptir.
- Yüksek güç ihtiyaçlarında ve ağır şartlarda kullanılabilen redüktörlerdir.
- Sistem mukavemet hesaplamaları, ISO, DIN ve NIEMANN standartlarına uygun olarak yapılmaktadır.
- Farklı giriş opsiyonları sunulabilmektedir (IEC, W vs).
- Farklı çıkış opsiyonları sunulabilmektedir (mil çıkışlı, delik milli, konik sıktırmalı vs).
- Farklı bağlantı opsiyonları sunulabilmektedir (B5 flanşlı, tork kolu platformu vs).
- Gövdeler, sfero (GGG 40-50) ve pik (GG 20-25) olarak üretilebilmektedir.
- Dişliler, dövme ve 21NiCrMo2 sementasyon çeliğinden imal edilmektedir.
- Yüksek kalitede rulman ve sızdırmazlık elemanları kullanılmaktadır.
- Müşterinin özel talepleri karşılanabilmektedir.
Geniş bir kullanım alanı
Endüstriyel tip redüktörler çok çeşitli uygulama alanlarında kullanılmaktadır.
- Atık Su: Yoğunlaştırıcılar (merkezi tahrikli), filtre presleri, kabartma malaksörleri, santrifüj havalandırıcılar, bilgisayar tesisleri, dairesel ve doğrusal sıyırıcılar ön yoğunlaştırıcılar, salyangoz su pompaları, su türbinleri
- Pompalar: santrifüj pompalar, tazyikli pompaları
- Elavatörler: Kovalı elavatörler, damperli araçlar, paletli araçlar
- Küreme ekskavatörleri: Hammadde taşıyıcıları, doğrama üniteleri, kaldırma vinçleri
- Sac kıvırma makineleri
- Kimya endüstrisi: Ekstrüzyon makineleri, yoğurma makineleri, perdah makineleri, soğutma tamburları
- Mikserler: Eşit orantılı malzeme, orantısız malzeme
- Malzeme karıştırıcılar: Eşit orantılı yoğunlukta, orantısız yoğunlukta, orantısız gazlama tesisleri, tost makineleri, santrifüjler
- Demir metalürjisi: Sac haddehaneleri, tomruk iticiler, sarma makineleri, soğutma yatağına iticiler, makara düzeltme makineleri
- Merdane yollu tablalar: Yollu tablalar, sarsıntılı, boru haddehaneleri
- Makaslar: Sürekli kesim, krank tipi kesim, kesintisiz döküm sürücüleri
- Tüp değirmenler: Haddehaneler, kütük demir haddehaneleri, tel haddehaneleri, ince sac haddehaneleri, kaba sac haddehaneleri
- Silindir ayarlama sürücüleri
- Taşıyıcı tertibatlar: Kovalı elavatörler, maden ocağı vinçleri, taşıyıcı makineler, kayışlı taşıyıcılar, yük asansörleri
- İnsan taşıma asansörleri, yürüyen bantlar, yürüyen merdivenler, raylı araçlar
- Frekans dönüştürücüler
- Piston sıkıştırıcılar
- Vinç tertibatları: Torna tertibatları, kaldırma tertibatları, vasıta hareket tertibatları, kaldırma tertibatları, kollu vinç tertibatları
- Soğutma kuleleri: Soğutma kulesi fanları havalandırıcılar (eksenel ve radyal)
- Gıda maddeleri sanayi
- Ham şeker üretimi: Şeker kamışı bıçakları, şeker kamışı değirmenleri
- Pancar şekeri üretimi: Pancar kesme makineleri, vakumlu kazanlar, pancar yıkama makineleri, kesme makineleri
- Kâğıt imalat makineleri: Kağıt hamuru makineleri (istek üzerine)
- Santrifüjlü kompresörler
- Teleferik hatları: Malzeme teleferik hatları, havada asılı teleferik hatları, kayak teleferik hatları, tek kablolu teleferikler
- Çimento sanayii: Beton karıştırıcıları, kırıcılar, döner fırınlar, silindirik değirmenler, seperatörler, silindirli değirmenler
Doğru ürün seçimi için nelere dikkat edilmeli?
Doğru ürünü seçebilmek için, öncelikle redüktörün tipi ve boyutunun belirlenmesi gerekir. Bu aşamada, tahvil oranı ve nominal güç belirlenir ve ayrıca gerekli maksimum momentler (redüktörün en yüksek çalışma momenti, başlangıç momenti, frenleme momenti, vb.) kontrol edilir. Çıkış milinin maruz kalacağı ilave yükler de kontrol için önemlidir. Daha sonra kullanılacak olan yağ tipinin ve son olarak da termal kapasitenin belirlenmesi gerekir. Bu kriterleri, PH/PB kataloğunda verilen örnek redüktör seçim formüllerini kullanarak belirleyebilir ya da firmanın seçim konusunda yardımcı olması isteniyorsa satış departmanı ile irtibata geçilebilir.
Uzun ömürlü ve sağlıklı bir kullanım ömrü için bunlara dikkat edin
Uzun ve verimli bir servis ömrü elde etmek için helisel dişlili redüktörler uygulama yerine doğru şekilde monte edilmelidir. Açık hava kurumları için helisel dişlili redüktörler kötü hava koşullarına karşı korunmalıdır, paslanmaya karşı etkili maddeler ve su/toz geçirmeyen gres ile korunmuş yağ keçeleri kullanılmalıdır. Ayrıca yağlama konusu çok önemlidir. Doğru ve yeteri kadar yağlanan bir helisel dişlili redüktör, çok uzun yıllar sorunsuz çalışabilir.
Polat Group Redüktör olarak misyonumuz, müşterilerimizin ihtiyaçlarını karşılayacak çözümleri bilgi teknolojilerini kullanarak en verimli ve kaliteli şekilde sunmaktadır. Birçok farklı ürün yelpazesi ile, müşteri ihtiyacını maksimum seviyede karşılamak için eş zamanlı mühendislik yöntemlerini kullanarak çalışmalarını sürdürmektedir. Tasarım faaliyetleri, ürün geliştirme programları ve bilgisayar destekli çalışmalarımız sürekli gelişen bir grafik çizmektedir. Rekabetçi ve güçlü kalite politikamız müşteri yelpazemizi genişletmektedir.
REDÜKTÖR
Neugart’tan standart flanş bağlantılı planet redüktör PSFN
Neugart’ın üstün mühendislik birikiminin ürünü olan PSFN, standart flanş bağlantılı planet redüktör özelliği sayesinde kolay ve son derece emniyetli bir montaj imkân sunar. Neugart tarafından geliştirilen helisel dişliler, makinede gürültü önleyici düzenekler kullanılmasına da gerek bırakmaz. Yüksek devrilme momentine sahip olan hassas planet redüktör PSFN’ye en yüksek beklentileri dahi yöneltebilirsiniz. Ürün, pek çok farklı sektörün yanı sıra takım tezgahları ve ziraat sanayiinin ihtiyaçlarına yanıt sunabilmektedir.
Özellikler
- Standart flanş bağlantısı
- Sessiz bir çalışma performansı
- Maksimum yükleme kapasitesi
- Olağanüstü sızdırmazlık
- Kompakt bir tasarım
- Helisel dişliler sayesinde erişilen yüksek kalite
