REDÜKTÖR

Cern Deneylerindeki Spınea Redüktörler

Yayın tarihi:

-

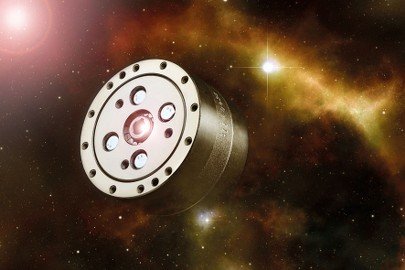

T seria CMYK_405x270

Atom altı parçacıkların çarpıştırılması deneyinde Spınea Redüktörler kullanıldı.

LHD_270x270

Evren neyden oluştu?  Herşey nasıl başladı?

İnsanlık tarihi kendini ve çevresini sorgulamakla başlar ve öğrenmenin anahtarı olan merakla yepyeni buluşlara imza atar. Günümüzün en popüler sorularından biri olan evrenin nasıl ve neyden oluştuğu sorusu Avrupa Nükleer Araştırma Organizasyonu CERN tarafından en kapsamı bir şekilde masaya yatırılmış ve dünyanın en büyük harcamaları ile çapı 27 kiometreyi bulan, yerin 100 metre altında İsviçre ve Fransa sınırlarını kapsayan bir alanda,  dev hadron (atomaltı parçacık) çarpıştırıcı ile muazzam bir deney düzeneği oluşturulmuştur.

lhc_underground_375x270

LHC ( Large Hadron Collider) denen bu düzenek sayesinde bilim insanları, bu dünyanın en güçlü parçacık hızlandırıcısını kullanarak sorularına yanıt aramayı sürdürmekteler. Bu düzenekte protonlar veya kurşun iyonları ivmelendirici içinde neredeyse ışık hızına yakın bir şekilde hareketlendirilirler. İvmelendiricinin içinde, neredeyse ışık hızında  iki yüksek enerjili ışın demeti çarpıştırılmadan önce bu düzenekte bir süre seyahat eder.  Bu seyahat ultra yüksek vakumlanmış iki ayrı tüpte muhafaza edilen ışın demetlerinin zıt yönlerde hareketi şeklindedir. Bunlar güçlü bir manyetik alan sayesinde ivmelendirici ring çevresine yönlendirilirler. İki proton demetinin birbirlerine çok yakın ama aksi yönde dönmelerini sağlamak için süperiletken elektromıknatıslar kullanılır.

cern_tes_g_i_404x270 T_series_270x270 The-Atom-Smashers-documentary-video_364x270

Süperiletkenliğin sağlanması için, mutlak sıcaklığın yalnızca 2 derece üstüne yani -271 dereceye soğutulan bu 3,8 metre çapındaki tünelde gerçekleştirilen deneyde, 10 kilometrelik yolun yarısında hassas bir karşılaşma gerçekleşir. Çarpışmadan önce,  ışınlar çok sıktır ve 12,5 defa daha darlaştırılmıştır ( 0,2 milimetreden 16 mikrometreye düşer). Parçacıklar, detektöre girmeden önce hep birlikte çok daha sıklaştırılmış olmalıdırlar ve böylece karşı yönden gelen parçacıklarla çarpıştırılmaları sağlanır. Işın demetlerinin çapları son derece küçük olduğu için mühendisler istenen hassas bir pozisyonlama işlemi için çarpıştırıcı üniteyi kontrol etme gereksinimi duymuşlardır. Bu noktada istenen pozisyonlama hassasiyeti 0,0005 mm olduğu için çözüm olarak Spinea TS70 serisi redüktörler bulunmuştur.

Spinea TwinSpin TS70 serisi redüktörler ihtiyaç duyulan hassasiyeti karşılama konusunda, LHC detektörü içinde üstün bir sağlamıştır.  LHC içindeki kuadrapol mıknatıslar çarpışma olana dek ışın demetlerinin birbirlerine yaklaşması için uyarırlar.

Burada hassasiyeti sağlamada çözüm olarak ortaya çıkan Spinea TS70 serilerinin yanı sıra, TwinSpin TS140 serisi redüktörlerin de, 27 kilometre çapında ve 1800 adet dipol mıknatısın kullanıldığı LHC’nin inşaası esnasındaki  TES (Transfer Equipment Set) uygulamasında da yer aldığını vurgulamalıyız. TES 15 metre uzunluğunda, 1 metre çapında ve 34 ton ağırlığındaki dipol mıknatısların manipülasyon ve yerleştirilmesi işlemlerinde yalnızca 0,2 mm hassasiyetle son pozisyonlaması için belirlenmiştir.

İnsanlık varoluşuna yeni sorular eklerken, buluşlarına her geçen gün bir yenisi daha gelirken

                                                                                      SPINEA A_478x52

    redüktörler de

–        Son derece üstün pozisyonlama hassasiyeti

–        Üstün tasarım ve güvenilirliği

–        Riskli ortamlardaki direnci

–        Yüksek tork ve kilitlenme kapasitesi

–        Yüksek mukavemet

–        Düşük titreşim

–        Kompakt tasarım

–        Uzun servis ömür

özellikleri ile sektöründe gelişmelerin öncüsüdür.

Özer KOÇ

Makine Mühendisi



Okumaya devam et
Yorum Bırak

Leave a Reply

E-posta hesabınız yayımlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

REDÜKTÖR

Ağır işlerin güçlü redüktörlerinde Tunsa imzası

Yayın tarihi:

-

Yazar:

Üretim faaliyetlerini İzmir Kemalpaşa’daki modern tesislerinde sürdüren Tunsa Redüktör hem imalat hem de servis kalitesiyle farkını ortaya koyuyor.

Tunsa Redüktör, kurulduğu günden bugüne kadar hizmet ve kalite anlayışından ödün vermeden, ülkemizin ve dünyanın ihtiyacı olan redüktör satış ve servisini gerçekleştirerek başarı ile büyümeye devam etmektedir. Redüktör sektöründe her geçen gün büyümekte olan Tunsa, teknolojiyi takip etmeyi, kaliteli hizmet sunmayı ve müşteri memnuniyetini ilke edinmeyi hedeflemiştir. Uluslararası kabul görmüş standartlarda hizmet vermekte olan firma, müşteri odaklı olarak, dürüstlük ve güveni ön planda tutarak üretmeye ve hizmet sunmaya devam etmektedir.

Ağır hizmet sanayisinin ihtiyaçlarına uygun redüktörlerin üretiminde uzmanlaşmış olan Tunsa Redüktör, Ar-Ge faaliyetleri ile yenilikçi fikirlere önem vermeye devam etmektedir. Tunsa’nın başlıca hitap ettiği sektörler ise şu şekildedir:

  • Ağır sanayi
  • Beton santralleri
  • Taş kırma ve agrega tesisleri
  • Yıkama, eleme ve gıda sektörü

Redüktör tedarikinde terzi titizliğiyle çalışan Tunsa’da, satış öncesi Ar-Ge ekibi montaj yapılacak makine ya da tesiste incelemeler yapmakta ve projeyi iş ortaklarıyla birlikte şekillendirmektedir.

Redüktör seçiminde nelere dikkat edilmeli?

Redüktör seçimi yapılırken 3 önemli hususa dikkat etmek gerekmektedir:

  • Mekanik kontrol
  • Termal kontrol
  • Redüktör mili üzerine gelebilecek radyal ve eksenel yük kontrolleri

Redüktörün üzerine gelebilecek yük kontrolleri, redüktör seçiminde dikkat edilecek en önemli hususlardandır. Bunun yanında mekanik ve temel kontrollere de dikkat etmek oldukça önemlidir. Ürünün çalışacağı ortamdaki faktörler de göz önünde bulundurulmalı ve montaj şekline bağlı kalarak kurulum yapılmalıdır. Redüktörlerin kullanılacağı tesislerde ortam ısısı, montaj yapılacak yerin özelliği, konumlandırılacağı açı, ortam uygunluğu (iç-dış ortam), çıkış momenti ile akuple edilecek motorun gücü (kW) ve redüktörün çıkış devri sistemin sağlıklı çalışması adına mutlaka göz önünde bulundurulmalıdır.

Okumaya devam et

REDÜKTÖR

Ağır şartları PGR PH/PB Serisi redüktörler ile kolaylaştırın

Yayın tarihi:

-

Yazar:

Redüktör ve dişli imalatının güçlü markası Polat Group Redüktör (PGR), PH/PB Serisi redüktör ürün grubuyla ağır çalışma şartları için sağlam gövdeli alternatifler sunuyor.

Sessiz çalışma ve kolay bakım

Endüstriyel tip redüktörler özellikle ağır çalışma şartları altında hizmet sunan, sağlam gövdeli, 480000 Nm’ye kadar yüksek momentleri taşıyan, sessiz çalışma ve bakım kolaylıkları ile ön plana çıkan redüktörlerdir.

  • Giriş ve çıkışı paralel eksenli veya eksen açısı 90 derece olan helisel – konik dişlili redüktörlerdir.
  • Ayaktan ve flanştan bağlantı opsiyonları bulunmaktadır.
  • Gövde rijit bir yapıya sahiptir.
  • Yüksek güç ihtiyaçlarında ve ağır şartlarda kullanılabilen redüktörlerdir.
  • Sistem mukavemet hesaplamaları, ISO, DIN ve NIEMANN standartlarına uygun olarak yapılmaktadır.
  • Farklı giriş opsiyonları sunulabilmektedir (IEC, W vs).
  • Farklı çıkış opsiyonları sunulabilmektedir (mil çıkışlı, delik milli, konik sıktırmalı vs).
  • Farklı bağlantı opsiyonları sunulabilmektedir (B5 flanşlı, tork kolu platformu vs).
  • Gövdeler, sfero (GGG 40-50) ve pik (GG 20-25) olarak üretilebilmektedir.
  • Dişliler, dövme ve 21NiCrMo2 sementasyon çeliğinden imal edilmektedir.
  • Yüksek kalitede rulman ve sızdırmazlık elemanları kullanılmaktadır.
  • Müşterinin özel talepleri karşılanabilmektedir.

Geniş bir kullanım alanı

Endüstriyel tip redüktörler çok çeşitli uygulama alanlarında kullanılmaktadır.

  • Atık Su: Yoğunlaştırıcılar (merkezi tahrikli), filtre presleri, kabartma malaksörleri, santrifüj havalandırıcılar, bilgisayar tesisleri, dairesel ve doğrusal sıyırıcılar ön yoğunlaştırıcılar, salyangoz su pompaları, su türbinleri
  • Pompalar: santrifüj pompalar, tazyikli pompaları
  • Elavatörler: Kovalı elavatörler, damperli araçlar, paletli araçlar
  • Küreme ekskavatörleri: Hammadde taşıyıcıları, doğrama üniteleri, kaldırma vinçleri
  • Sac kıvırma makineleri
  • Kimya endüstrisi: Ekstrüzyon makineleri, yoğurma makineleri, perdah makineleri, soğutma tamburları
  • Mikserler: Eşit orantılı malzeme, orantısız malzeme
  • Malzeme karıştırıcılar: Eşit orantılı yoğunlukta, orantısız yoğunlukta, orantısız gazlama tesisleri, tost makineleri, santrifüjler
  • Demir metalürjisi: Sac haddehaneleri, tomruk iticiler, sarma makineleri, soğutma yatağına iticiler, makara düzeltme makineleri
  • Merdane yollu tablalar: Yollu tablalar, sarsıntılı, boru haddehaneleri
  • Makaslar: Sürekli kesim, krank tipi kesim, kesintisiz döküm sürücüleri
  • Tüp değirmenler: Haddehaneler, kütük demir haddehaneleri, tel haddehaneleri, ince sac haddehaneleri, kaba sac haddehaneleri
  • Silindir ayarlama sürücüleri
  • Taşıyıcı tertibatlar: Kovalı elavatörler, maden ocağı vinçleri, taşıyıcı makineler, kayışlı taşıyıcılar, yük asansörleri
  • İnsan taşıma asansörleri, yürüyen bantlar, yürüyen merdivenler, raylı araçlar
  • Frekans dönüştürücüler
  • Piston sıkıştırıcılar
  • Vinç tertibatları: Torna tertibatları, kaldırma tertibatları, vasıta hareket tertibatları, kaldırma tertibatları, kollu vinç tertibatları
  • Soğutma kuleleri: Soğutma kulesi fanları havalandırıcılar (eksenel ve radyal)
  • Gıda maddeleri sanayi
  • Ham şeker üretimi: Şeker kamışı bıçakları, şeker kamışı değirmenleri
  • Pancar şekeri üretimi: Pancar kesme makineleri, vakumlu kazanlar, pancar yıkama makineleri, kesme makineleri
  • Kâğıt imalat makineleri: Kağıt hamuru makineleri (istek üzerine)
  • Santrifüjlü kompresörler
  • Teleferik hatları: Malzeme teleferik hatları, havada asılı teleferik hatları, kayak teleferik hatları, tek kablolu teleferikler
  • Çimento sanayii: Beton karıştırıcıları, kırıcılar, döner fırınlar, silindirik değirmenler, seperatörler, silindirli değirmenler

Doğru ürün seçimi için nelere dikkat edilmeli?

Doğru ürünü seçebilmek için, öncelikle redüktörün tipi ve boyutunun belirlenmesi gerekir. Bu aşamada, tahvil oranı ve nominal güç belirlenir ve ayrıca gerekli maksimum momentler (redüktörün en yüksek çalışma momenti, başlangıç momenti, frenleme momenti, vb.) kontrol edilir. Çıkış milinin maruz kalacağı ilave yükler de kontrol için önemlidir. Daha sonra kullanılacak olan yağ tipinin ve son olarak da termal kapasitenin belirlenmesi gerekir. Bu kriterleri, PH/PB kataloğunda verilen örnek redüktör seçim formüllerini kullanarak belirleyebilir ya da firmanın seçim konusunda yardımcı olması isteniyorsa satış departmanı ile irtibata geçilebilir.

Uzun ömürlü ve sağlıklı bir kullanım ömrü için bunlara dikkat edin

Uzun ve verimli bir servis ömrü elde etmek için helisel dişlili redüktörler uygulama yerine doğru şekilde monte edilmelidir. Açık hava kurumları için helisel dişlili redüktörler kötü hava koşullarına karşı korunmalıdır, paslanmaya karşı etkili maddeler ve su/toz geçirmeyen gres ile korunmuş yağ keçeleri kullanılmalıdır. Ayrıca yağlama konusu çok önemlidir. Doğru ve yeteri kadar yağlanan bir helisel dişlili redüktör, çok uzun yıllar sorunsuz çalışabilir.

Polat Group Redüktör olarak misyonumuz, müşterilerimizin ihtiyaçlarını karşılayacak çözümleri bilgi teknolojilerini kullanarak en verimli ve kaliteli şekilde sunmaktadır. Birçok farklı ürün yelpazesi ile, müşteri ihtiyacını maksimum seviyede karşılamak için eş zamanlı mühendislik yöntemlerini kullanarak çalışmalarını sürdürmektedir. Tasarım faaliyetleri, ürün geliştirme programları ve bilgisayar destekli çalışmalarımız sürekli gelişen bir grafik çizmektedir. Rekabetçi ve güçlü kalite politikamız müşteri yelpazemizi genişletmektedir.

Okumaya devam et

REDÜKTÖR

Neugart’tan standart flanş bağlantılı planet redüktör PSFN

Yayın tarihi:

-

Yazar:

Neugart’ın üstün mühendislik birikiminin ürünü olan PSFN, standart flanş bağlantılı planet redüktör özelliği sayesinde kolay ve son derece emniyetli bir montaj imkân sunar. Neugart tarafından geliştirilen helisel dişliler, makinede gürültü önleyici düzenekler kullanılmasına da gerek bırakmaz. Yüksek devrilme momentine sahip olan hassas planet redüktör PSFN’ye en yüksek beklentileri dahi yöneltebilirsiniz. Ürün, pek çok farklı sektörün yanı sıra takım tezgahları ve ziraat sanayiinin ihtiyaçlarına yanıt sunabilmektedir.

Özellikler

  • Standart flanş bağlantısı
  • Sessiz bir çalışma performansı
  • Maksimum yükleme kapasitesi
  • Olağanüstü sızdırmazlık
  • Kompakt bir tasarım
  • Helisel dişliler sayesinde erişilen yüksek kalite

Okumaya devam et
